參數資料
| 型號： | ATMEGA328P-15MZ |
| 廠商： | Atmel |
| 文件頁數： | 5/83頁 |
| 文件大?。?/td> | 0K |
| 描述： | MCU AVR 32K FLASH 15MHZ 32-QFN |
| 產品培訓模塊： | megaAVR Introduction |
| 標準包裝： | 1 |
| 系列： | AVR® ATmega |
| 核心處理器： | AVR |
| 芯體尺寸： | 8-位 |
| 速度： | 16MHz |
| 連通性： | I²C，SPI，UART/USART |
| 外圍設備： | 欠壓檢測/復位，POR，PWM，WDT |
| 輸入/輸出數： | 23 |
| 程序存儲器容量： | 32KB（16K x 16） |
| 程序存儲器類型： | 閃存 |
| EEPROM 大?。?/td> | 1K x 8 |
| RAM 容量： | 2K x 8 |
| 電壓 - 電源 (Vcc/Vdd)： | 2.7 V ~ 5.5 V |
| 數據轉換器： | A/D 8x10b |
| 振蕩器型： | 內部 |
| 工作溫度： | -40°C ~ 125°C |
| 封裝/外殼： | 32-VFQFN 裸露焊盤 |
| 包裝： | 剪切帶 (CT) |
| 其它名稱： | ATMEGA328P-15MZCT |

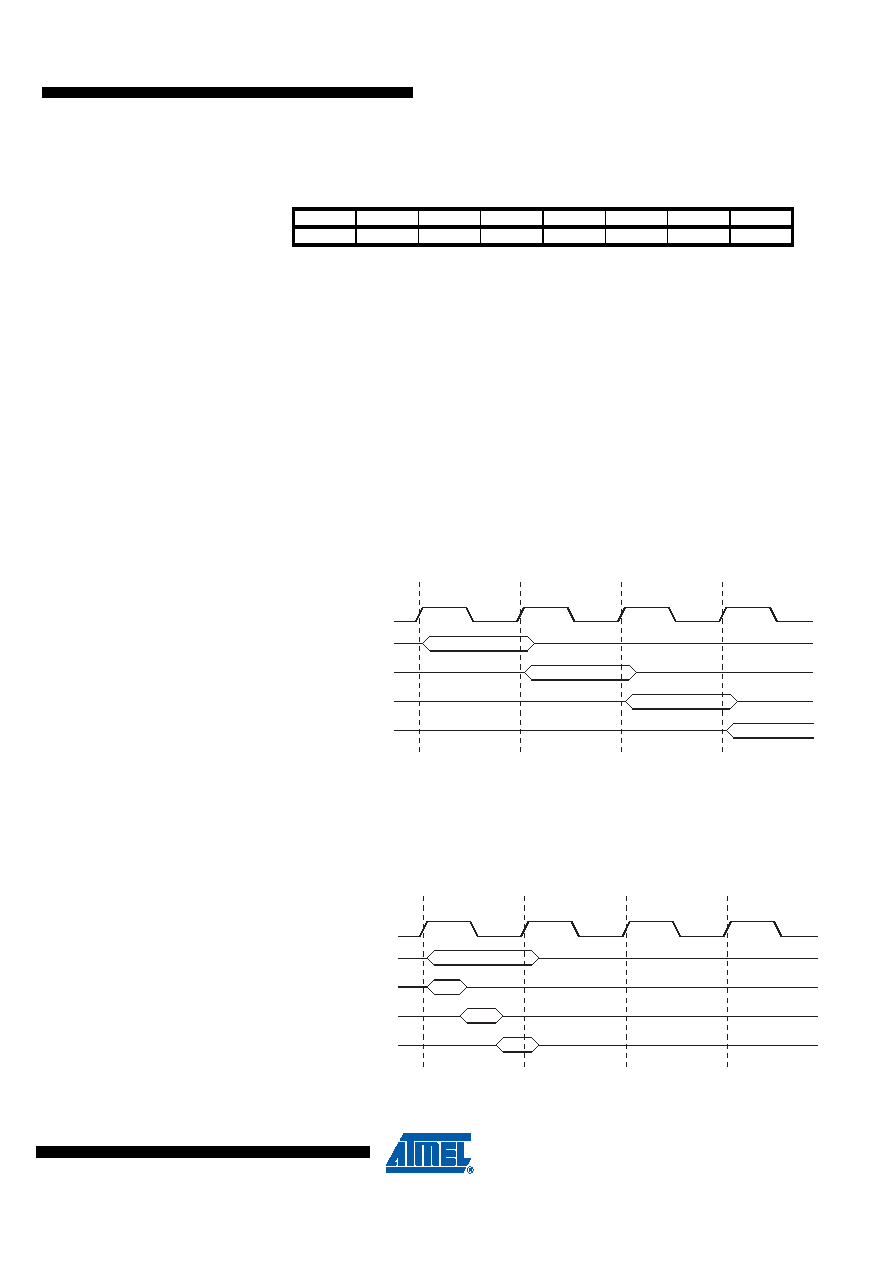

第1頁第2頁第3頁第4頁當前第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁第49頁第50頁第51頁第52頁第53頁第54頁第55頁第56頁第57頁第58頁第59頁第60頁第61頁第62頁第63頁第64頁第65頁第66頁第67頁第68頁第69頁第70頁第71頁第72頁第73頁第74頁第75頁第76頁第77頁第78頁第79頁第80頁第81頁第82頁第83頁
13
7810C–AVR–10/12
Atmel ATmega328P [Preliminary]
6.5.1
SPH and SPL – Stack Pointer High and Stack Pointer Low Register
6.6
Instruction Execution Timing
This section describes the general access timing concepts for instruction execution. The AVR
CPU is driven by the CPU clock clk
CPU, directly generated from the selected clock source for the
chip. No internal clock division is used.
Figure 6-4 shows the parallel instruction fetches and instruction executions enabled by the Har-
vard architecture and the fast-access Register File concept. This is the basic pipelining concept
to obtain up to 1 MIPS per MHz with the corresponding unique results for functions per cost,
functions per clocks, and functions per power-unit.
Figure 6-4.
The Parallel Instruction Fetches and Instruction Executions
Figure 6-5 shows the internal timing concept for the Register File. In a single clock cycle an ALU
operation using two register operands is executed, and the result is stored back to the destina-
tion register.
Figure 6-5.
Single Cycle ALU Operation
Bit
151413121110
9
8
SP15
SP14
SP13
SP12
SP11
SP10
SP9
SP8
SPH
SP7
SP6
SP5
SP4
SP3
SP2
SP1
SP0
SPL
76543210
Read/Write
R/W
Initial Value
RAMEND
clk
1st Instruction Fetch
1st Instruction Execute
2nd Instruction Fetch
2nd Instruction Execute
3rd Instruction Fetch
3rd Instruction Execute
4th Instruction Fetch
T1
T2
T3
T4
CPU
Total Execution Time
Register Operands Fetch
ALU Operation Execute
Result Write Back
T1
T2
T3
T4
clk
CPU
