參數資料
| 型號： | AI-2337-TF-LW115-R |
| 廠商： | PUI Audio, Inc. |
| 文件頁數： | 1/1頁 |
| 文件大?。?/td> | 0K |
| 描述： | BUZZER PIEZO 12VDC 3.7KHZ PCB |
| 3D 型號： | AI-2337-TF-LW115-R.igs |
| 標準包裝： | 1 |
| 系列： | AI |
| 驅動器電路： | 指示燈，內部驅動 |
| 技術： | 壓電 |
| 輸入類型： | DC |
| 電壓 - 額定： | 12VDC |
| 電壓范圍： | 3 ~ 16V |
| 頻率： | 3.7kHz |
| 工作模式： | 連續 |
| 聲壓級： | 100dB @ 12V，10cm |
| 電流 - 電源： | 8mA |
| 可清洗： | 無 |
| 安裝類型： | 底座安裝 |
| 端子： | 導線引線 |
| 尺寸/尺寸： | 圓形 - 23.00mm 直徑 x 17.00mm H |
| 包裝： | 托盤 |
| 工作溫度： | -20°C ~ 60°C |
| 其它名稱： | 668-1345 AI-2337-TF-LW115-R-ND |

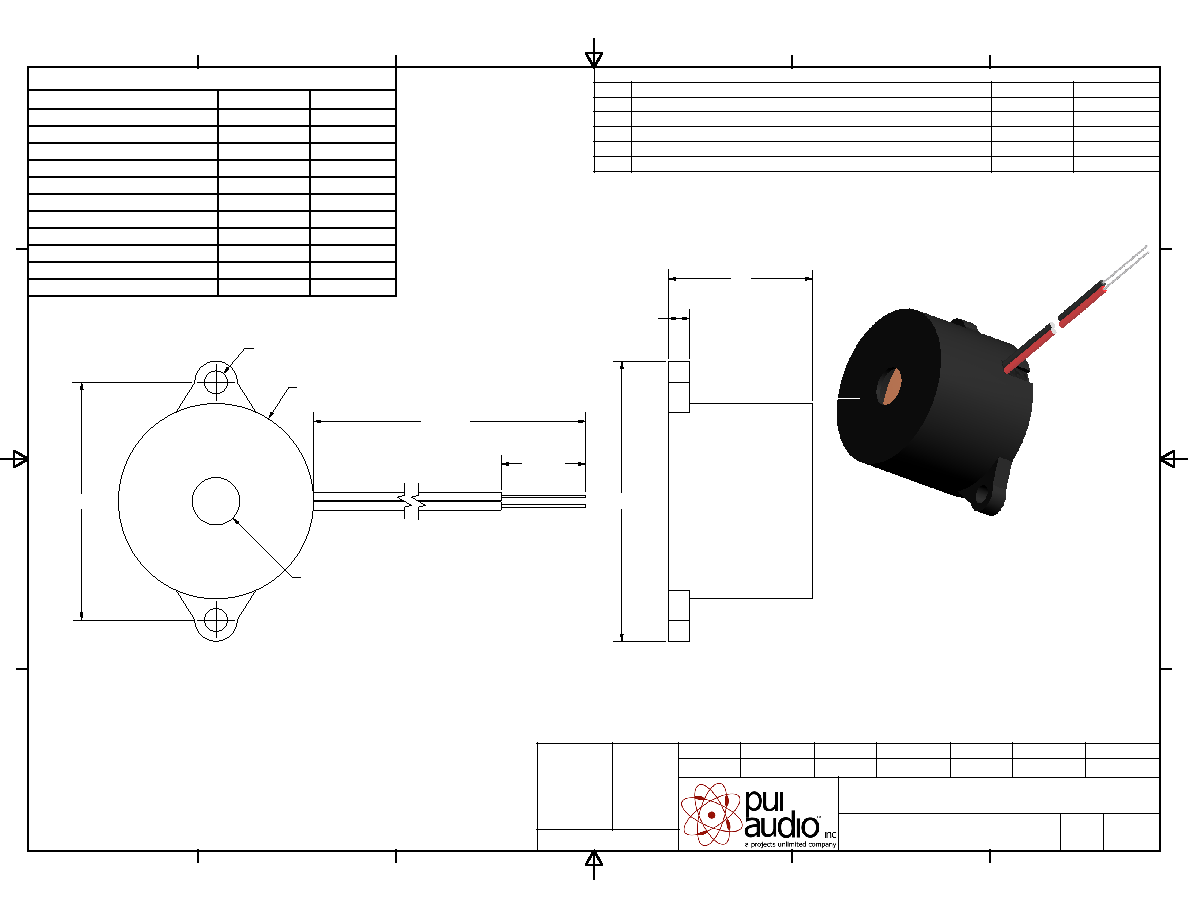

Indicator
AI-2337-TF-LW115-R
J.A.F.
E.P.
B.R.
5/2/2010
-
Designed by
Checked by
Approved by
Drawn Date
1 / 1
Edition
Sheet
Date
10/26/2005
Date
10/26/2005
Date
10/26/2005
UNLESS OTHERWISE
SPECIFIED:
DIMENSIONS ARE IN
MILLIMETERS,
TOLERANCES
ARE ±0.5 AND
ANGLES ARE ±3°.
AI-2337-TF-LW115-R.idw
A3
SIZE
REVISION HISTORY
LTR
DESCRIPTION
DATE
APPROVED
-
RELEASED FROM ENGINEERING
10/26/2005
A
ADDED SOUND EMISSION HOLE DIAMETER
3/3/2008
R.W.
B
CORRECTED WIRE LENGTH
2/11/2010
B.R.
C
REVISED TO INVENTOR 3-D DRAWING TEMPLATE
5/2/2010
B.R.
D
REVISED TOLERANCES ON HOLE TO HOLE & HOLES
8/6/2010
B.R.
SPECIFICATIONS
PARAMETERS
VALUES
UNITS
RATED VOLTAGE
12
Vdc
OPERATING VOLTAGE RANGE
3 ~ 16
Vdc
RATED CURRENT (MAX)
8mA
MINIMUM SPL @ 10 CM
100
dBA
RESONANT FREQUENCY
3,700 ± 500
Hz
TONE OR PULSE RATE
CONTINUOUS 0 pulse /sec
OPERATING TEMPERATURE
-20 ~ +60
°C
STORAGE TEMPERATURE
-30 ~ +70
°C
HOUSING MATERIAL
ABS
-
TERMINAL MATERIAL
LEAD WIRE
-
WEIGHT
5
grams
THIS DOCUMENT CONTAINS DATA PROPRIETARY TO
PROJECTS UNLIMITED, INC. ANY USE OR
REPRODUCTION, IN ANY FORM, WITHOUT PRIOR
WRITTEN PERMISSION OF PROJECTS UNLIMITED,
INC. IS PROHIBITED.
2003, Projects Unlimited Inc.
NOTES:
1. ALL DIMENSIONS ARE IN MILLIMETERS.
2. SPECIFICATIONS SUBJECT TO CHANGE OR WITHDRAWL
WITHOUT NOTICE.
3. THIS PART IS RoHS 2002/95/EC COMPLIANT.
n23
28
`0.2
115
`5
10
`2
2.7
n`0.1 (2)
33
2.5
17
UL1095 AWG #28
n5.6 SOUND
EMISSION HOLE
