參數資料
| 型號： | 6232B-MTG |
| 廠商： | Aavid Thermalloy |
| 文件頁數： | 115/116頁 |
| 文件大?。?/td> | 0K |
| 描述： | BOARD LEVEL HEAT SINK |
| 產品培訓模塊： | How to Select a Heat Sink |
| 標準包裝： | 1,000 |
| 類型： | 插件板級，垂直 |
| 冷卻式包裝： | TO-220 |
| 固定方法： | 螺栓固定和 PC 引腳 |
| 形狀： | 矩形 |
| 長度： | 1.774"（45.06mm） |
| 寬： | 1.378"（35.00mm） |
| 機座外的高度（散熱片高度）： | 0.512"（13.00mm） |
| 溫升時的功耗： | 3W @ 40°C |
| 在強制氣流下的熱敏電阻： | 在 400 LFM 時為4°C/W |
| 自然環境下的熱電阻： | 10°C/W |
| 材質： | 鋁 |
| 材料表面處理： | 黑色陽極化處理 |
| 其它名稱： | 042268 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁第49頁第50頁第51頁第52頁第53頁第54頁第55頁第56頁第57頁第58頁第59頁第60頁第61頁第62頁第63頁第64頁第65頁第66頁第67頁第68頁第69頁第70頁第71頁第72頁第73頁第74頁第75頁第76頁第77頁第78頁第79頁第80頁第81頁第82頁第83頁第84頁第85頁第86頁第87頁第88頁第89頁第90頁第91頁第92頁第93頁第94頁第95頁第96頁第97頁第98頁第99頁第100頁第101頁第102頁第103頁第104頁第105頁第106頁第107頁第108頁第109頁第110頁第111頁第112頁第113頁第114頁當前第115頁第116頁
98
L
ABOR
SA
VING
HEA
T
SINK
T
O
BO
ARD
&
D
EVICE
T
O
H
EA
T
S
INK
MOUNT
S
EUROPE
ASIA
Italy Tel: +39 051 764011 email: sales.it@aavid.com
United Kingdom Tel: +44 1793 401400 email: sales.uk@aavid.com
Singapore Tel: +65 6362 8388 email: sales@aavid.com.sg
Taiwan Tel: +886 (2) 2698-9888 email: sales@aavid.com.tw
AMERICA
USA Tel: +1 (603) 224-9988 email: info@aavid.com
www.aavidthermalloy.com

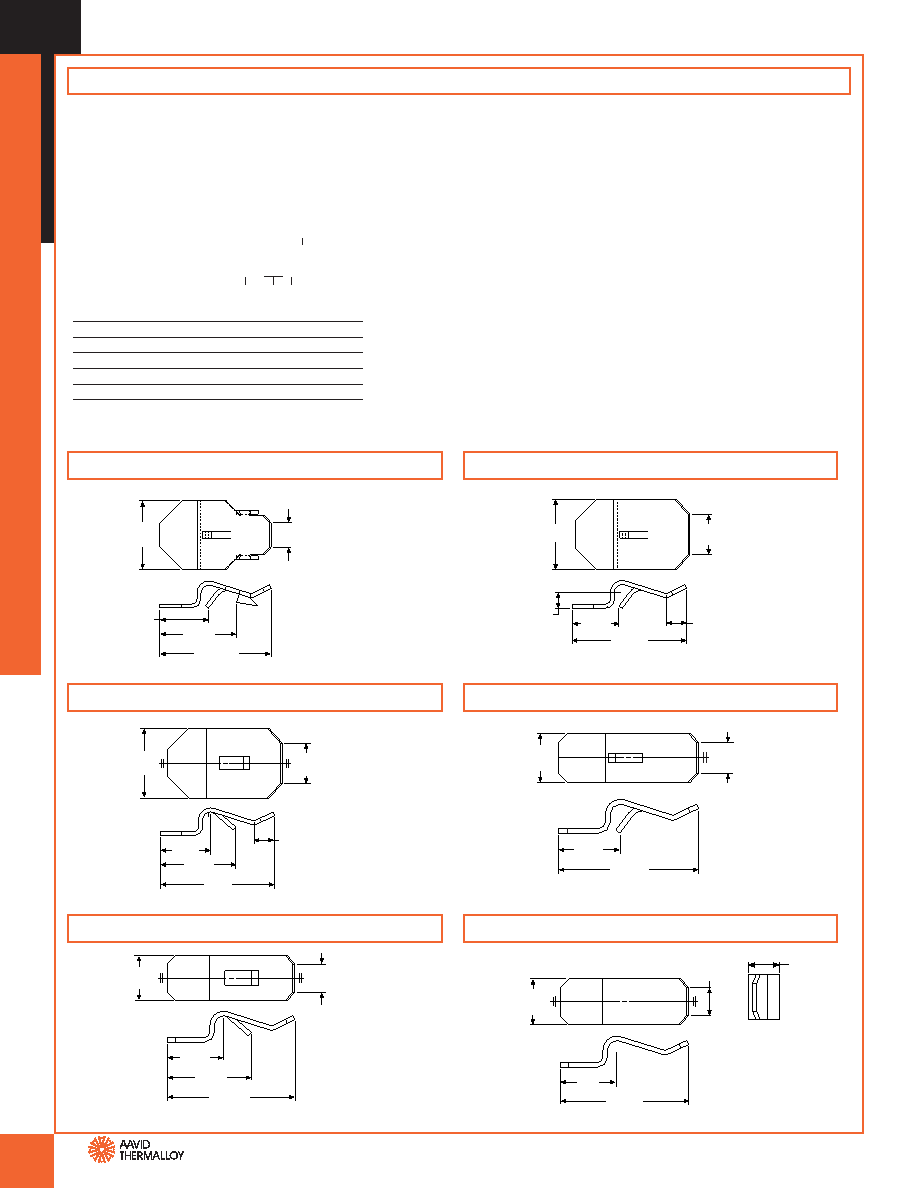

Clips
Thermal Clips
Factory-Installed ONLY thermal clips, available on many
standard heat sinks (shown below) eliminate the use of screws
and nuts in assembling the heat sink and transistor. Plastic
case transistors slip into place for easy assembly. Thermal clips
are available in a variety of configurations. Locking clips have
an internal tab to lock the transistor permanently in place.
Suffix
Ordering code
Transistor case style
Clip/Cover features
TC1
32
TO-220
Locking
TC6
36
TO-218, TO-220, Multiwatt
Locking
TC7
N/A
TO-218, TO-220, Multiwatt
Insulated
TC10
33
TO-220, TO-218
Locking
TC11
34
TO-220
Insulated
TC12
35
TO-218, TO-220
Locking
(1.138)
28.91
(0.700)
17.78
(0.400)
10.16
(0.500)
12.70
(0.750)
19.05
(0.207)
5.26
6.35
(0.250)
10.16
(0.400)
11.81
(0.465)
28.91
(1.138)
10.16
(0.400)
6.35
(0.250)
12.70
(0.500)
19.05
(0.750)
28.91
(1.138)
10.16
(0.400)
6.35
(0.250)
12.70
(0.500)
28.90
(1.138)
6.98
(0.275)
(0.155)
3.94
(0.465)
11.82
(0.700)
17.78
(0.202)
5.13
(1.138)
28.90
(0.400)
10.16
17.78
(0.700)
6.35
(0.250)
11.82
(0.465)
19.90
(0.783)
28.88
(1.137)
TC-1 Code 32
TC-6 Code 36
TC-7 Code N/A
TC-10 Code 33
TC-11 Code 34
TC-12 Code 35
7023B–
G
B
ORDERING INFORMATION
example 12 digit part 530600B000 _ _ G
Ordering code
example
Thermalloy origin part
A
A = Model number
B = Clip suffix
C = RoHS compliant
C
