Dimensions are shown in mm (inch)
Dimensions subject to change
119

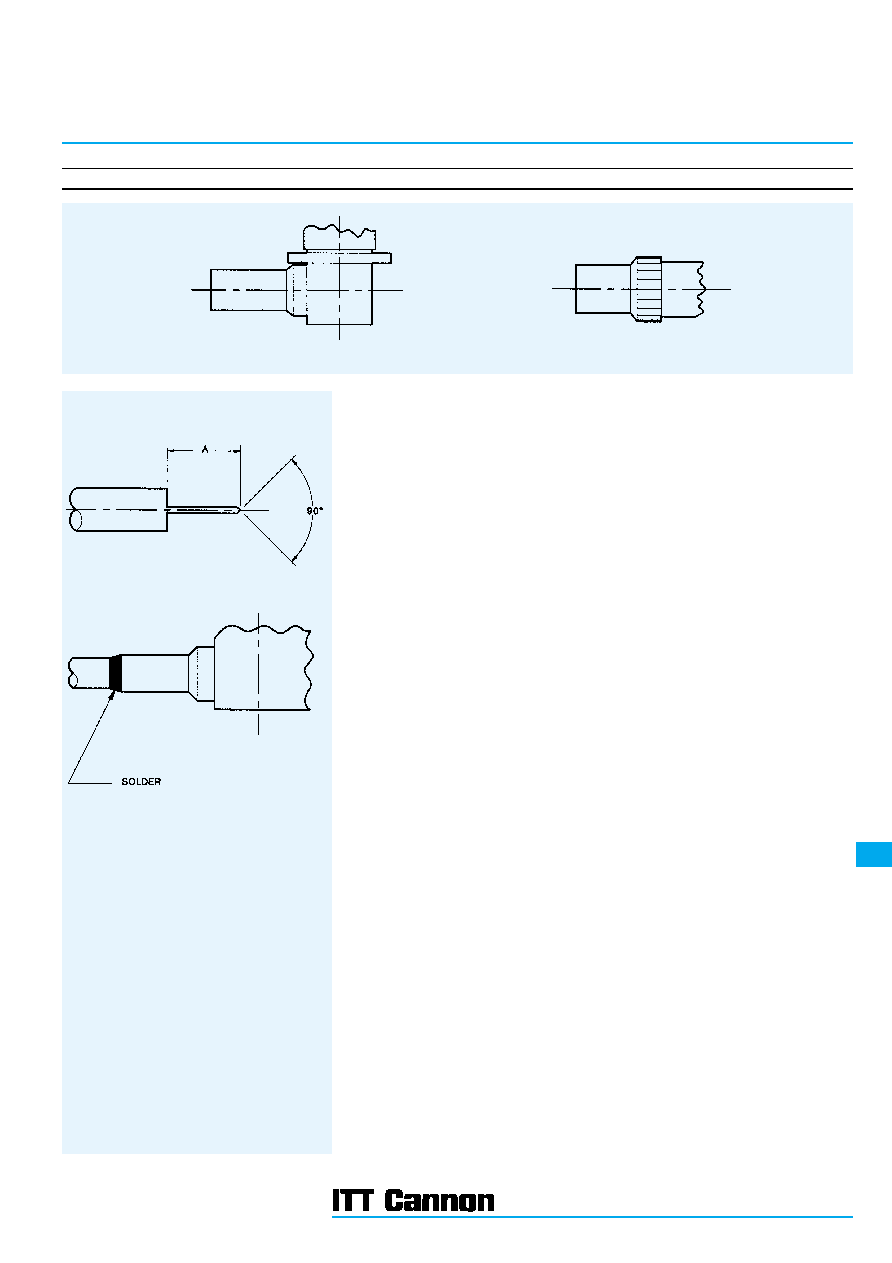

Assy Insts
RF Coaxial Connectors
Assembly Instructions
AI-436, AI-499 & AI-523
SMS & SSIS Straight and Right Angle Connectors, Direct Solder Type for Semi-Rigid Cable
1. Trim cable to dimensions shown, being careful not to nick center conductor
‘A’ = 2,29 (.090).
2. Insert cable into rear of body until cable seats in counterbore. Holding firm in this position. Solder
cable to body.
NOTE
Only common cable entry features are shown in detail. Various body configurations can apply.
BODY ASSEMBLY
